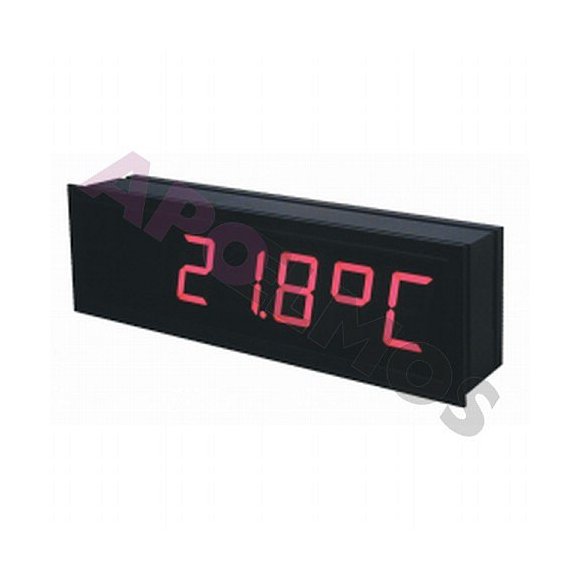

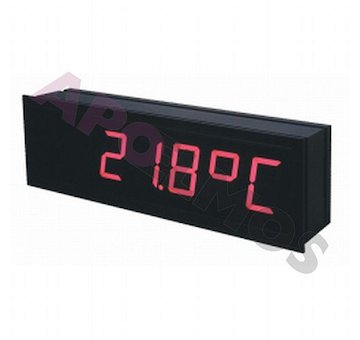

OMD 202 UNI - Velkoplošné programovatelné zobrazovače

• Displej:4-místný (100/125 mm) nebo 6-místný (57/100/125 mm)
  tříbarevný LED - červená, zelená, oranžová
• Komunikace:RS232, RS485, Protokol ASCII, MESSBUS, MODBUS - RTU, PROFIBUS
• Krytí:IP 64
• Napájení:10 až 30 V AC/DC; 80 až 250 V AC/DC; jistěno pojistkou
• Ovládání:IR ovladač
• Pracovní teplota:- 20 až 60 °C
• Provedení:komparátor digitální, nastavitelný v menu, sepnutí kontaktu < 30 ms; 4x relé s přepínacím kontaktem
• Přesnost:±0,1 % z rozsahu + 1 digit
• Varianty provedení:typ UNI standard:
  DC: ± 60,150,300,1200 mV; PM: 0 až 5 mA/0 až 20mA/4 až 20 mA/ ± 2, 5, 10, 40 V
  Ohm:0 až 100 Ohm, 0 až 1 kOhm, 0 až 10 kOhm, 0 až 100 kOhm;
  RTD:Pt 100/Pt 500/Pt 1000; Cu: Cu 50/Cu 100; Ni:Ni 1000/Ni 10000
  T/C: J, K, T, E, B, S, R, N, L; DU: lineární potenciometr (min. 500 Ohm)
  typ UNI rozšíření A:
  DC: ±0,1/0,25/0,5/2/5 A/ 100/250/500 V
  typ PWR:
  vstup U: 0 až 10 V, 0 až 120V, 0 až 250 V, 0 až 450 V;
  vstup I: 0 až 60 mV, 0 až 150 mV, 0 až 300 mV, 0 až 1 A, 0 až 2,5 A; 0 až 5 A
  typ UQC:
  měřící módy: vstupní kmitočet 0,002 Hz až 1MHz (500 kHz pro QUADR a UP/DW); 2x UP nebo DW čítač, UP nebo DW čítač + frekvence, UP/DW čítač, UP/DW čítač pro IRC + frekvence, stopky/hodiny/fáze
• Výstup:0/4 až 20 mA, 0 až 5 mA, 0 až 2/5/10 V, univerzální, izolovaný

4/6 místný UNIVERÁLNÍ ZOBRAZOVAČ

Modelová řada OMD 202 jsou velkoplošné programovatelné zobrazovače pro vnitřní i vnější použití s krytím IP64.
Typ OMD 202UNI je multifunkční přístroj s možností konfigurace pro 8 různých variant vstupu, snadno konfigurovatelných v menu přístroje. Dalším rozšířením vstupních modulů lze rozšířit počet vstupů až na 4 (platí pro PM).
Základem přístroje je jednočipový mikrokontroler s vícekanálovým 24 bitovým sigma-delta převodníkem, který přístroji zaručuje vysokou přesnost, stabilitu a snadné ovládání.
Displeje jsou vhodné pro zobrazení naměřených údajů ve výrobních linkách a provozech s čitelností až 80 m.

• ds01_OMD202UNI_2023.1_cs.pdf
