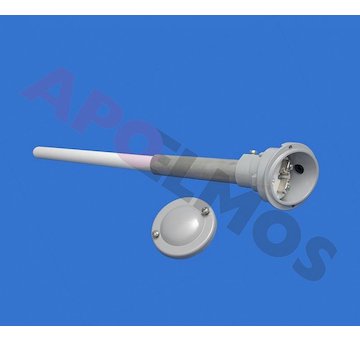

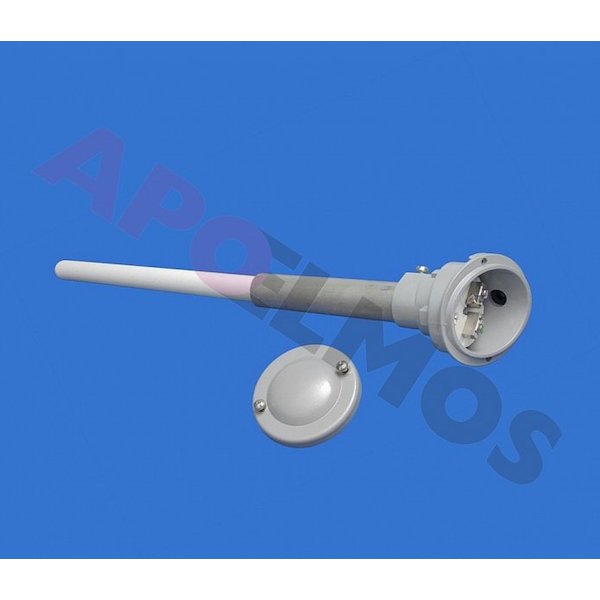

MTC 3 - Termočlánek s jednoduchou keramickou jímkou 24 a 26 mm

• :MTC 3 s jednoduchou keramickou jímkou 24 mm K610 Pythagoras
  MTC 3L s jednoduchou keramickou jímkou 26 mm Lunit 20
• Jmenovitá délka L:500, 600, 800, 1 000, 1 200, 1 600, 2 000 mm
• Krytí:IP 54
• Ochranná trubka:trubka 24 / 19 mm nebo 26 / 18 mm
• Provedení:jednoduchý nebo dvojitý termočlánek J nebo K, izolace párů keramickými korálky
• Rozsah měření:jímka - maximální pracovní teplota 1500 °C
  dle typu termočlánku : 1200°C pro N, 1100°C pro K, 700 °C pro J

MTC 3 - termočlánky s jednoduchou keramickou jímkou 24 mm
MTC 3L - termočlánky s jednoduchou keramickou jímkou 26 mm

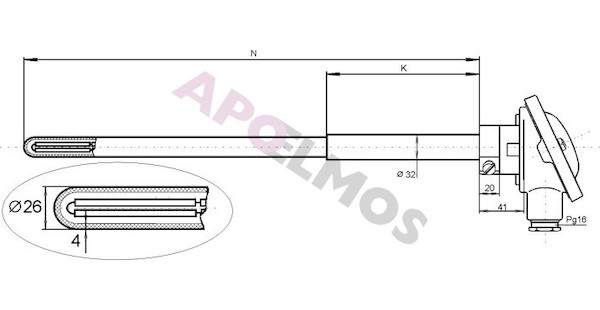

- termočlánek s keramickou jímkou, jednoduchý nebo dvojitý, s měřícím párem z obecných kovů Fe-CuNi, NiCr-Ni  s průměrem větví 3,0 mm. Svařené termočlánkové páry jsou izolovány na každém pólu keramickými korálky. Studený konec měřících termočlánkových párů je zakončen ve hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584.

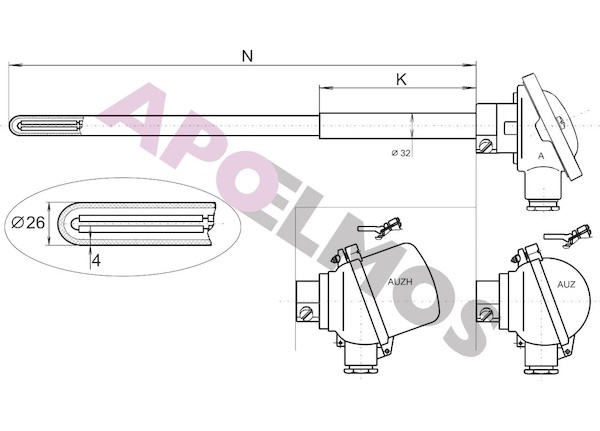

V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.
