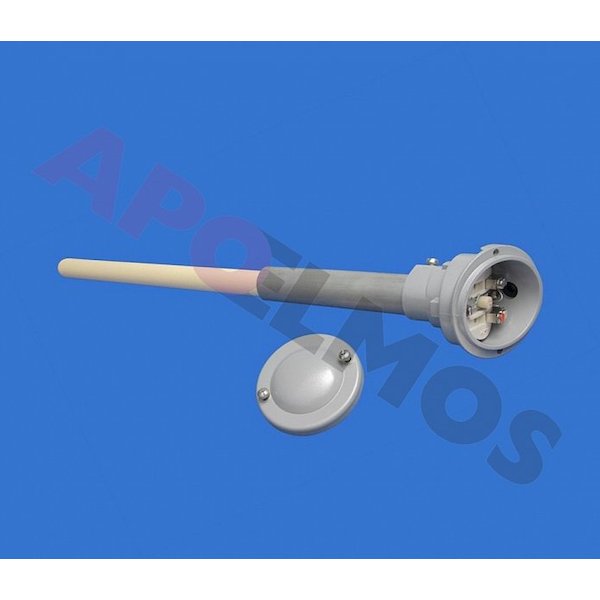

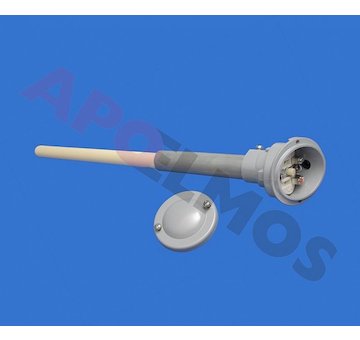

MTC 2 - Termočlánek s dvojitou keramickou jímkou 24 a 26 mm

• :MTC 2 s dvojitou keramickou jímkou 24 mm K710 Alsint
  MTC 2C s dvojitou keramickou jímkou 26 mm C530 Silimantin
  MTC 2L s dvojitou keramickou jímkou 26 mm Luxal 203
• Jmenovitá délka L:500, 600, 800, 1 000, 1 200, 1 600, 2 000 mm
• Krytí:IP 54
• Ochranná trubka:vnější trubka 24 / 18 mm nebo 26 / 18 mm,
  vnitřní jímka - průměr 15 / 10 mm, kapilára - průměr 8,5 mm, 4 otvory
• Provedení:bez termočlánkového páru, armatura pro termočlánkové páry z drahého kovu S, B, R
  přídržná trubka průměr 32 mm s volitelnou délkou
• Rozsah měření:dle provedení, maximální pracovní teplota 1700 °C

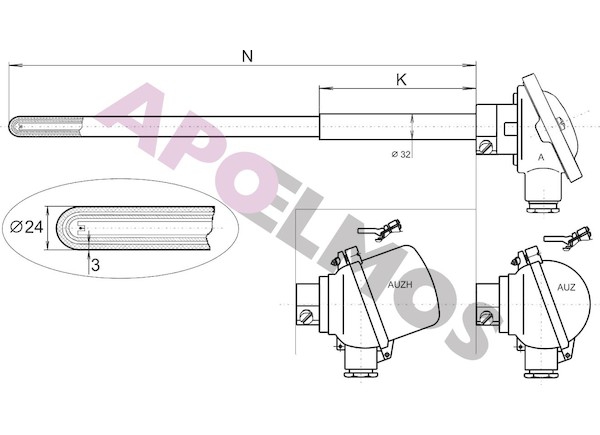

MTC 2 - termočlánky s dvojitou keramickou jímkou 24 mm

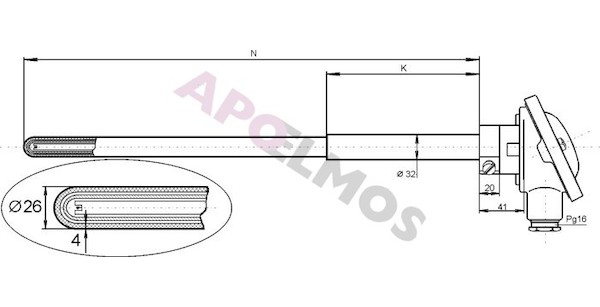

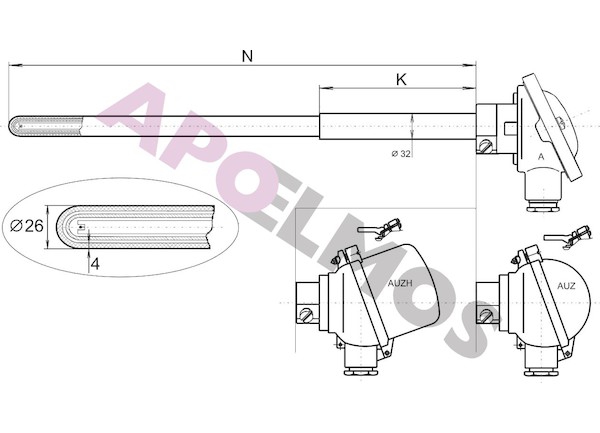

MTC 2C -  termočlánky s dvojitou keramickou jímkou 26 mm
MTC 2L -  termočlánky s dvojitou keramickou jímkou 24 mm

- termočlánková armatura pro jednoduchý nebo dvojitý termočlánek z drahých kovů (PtRh10%-Pt, PtRh30%-PtRh6%, PtRh13%-Pt) s průměrem větví maximálně 1,0 mm. Svařené termočlánkové páry se instalují do izolační kapiláry. Studený konec měřících termočlánkových párů je zakončen v hlavici typu "A" standardní svorkovnicí pro maximálně 2 termočlánkové páry. Výstupním signálem snímače je termoelektrické napětí úměrné měřené teplotě. Závislost napětí na teplotě a odpovídající třídy přesnosti jsou dány normou DIN EN 60584. V případě aplikace převodníku do hlavice musí být použita hlavice typu "AUZH". Termočlánkový pár je pak stále zakončen ve svorkovnici, z níž je realizováno propojení příslušným typem kompenzačního vedení s převodníkem instalovaným ve zvýšeném víčku hlavice. Převodníky lze aplikovat pouze na jednoduché články.

• katalog MTC2 2021-09-01 APO.pdf
• katalog MTC2C 2021-09-01 APO.pdf
• katalog MTC2L 2021-09-01 APO.pdf
