SV - Snímače relativní vlhkosti s převodníkem

• Dodací lhůta :1 až 2 týdny
• Krytí:IP 30 (interiérový), IP 55 (nástěnný a kanálový)
• Napájení:9 až 30 VDC
• Ponor:120 až 250 mm
• Provedení:nástěnné nebo kanálové
• Provozní teplota:-30 až 100 °C (nástěnný -30 až 80 °C)
• Rozsah:0 až 100 % r. v.
• Výstupy:4 až 20 mA, 0 až 10(1) V, 5 až 1 005 Hz, RS 485, relé, otevřený kolektor

Snímač řady SV je kapacitní snímač relativní vlhkosti s převodníkem s unifikovaným výstupním signálem.
Je určen ke kontinuálnímu měření relativní vlhkosti plynného neagresivního prostředí s použitím v řídicích a regulačních systémech. Výstupní signál lze využít k přímému měření relativní vlhkosti nebo k řízení procesu
prostřednictvím vhodných regulátorů. Variantu s reléovým nebo tranzistorovým výstupem lze využít přímo k místní regulaci relativní vlhkosti. Žádaná hodnota relativní vlhkosti se nastavuje pomocí vestavěných přepínačů nebo po komunikační lince RS 485.

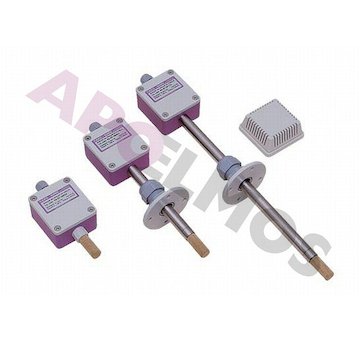

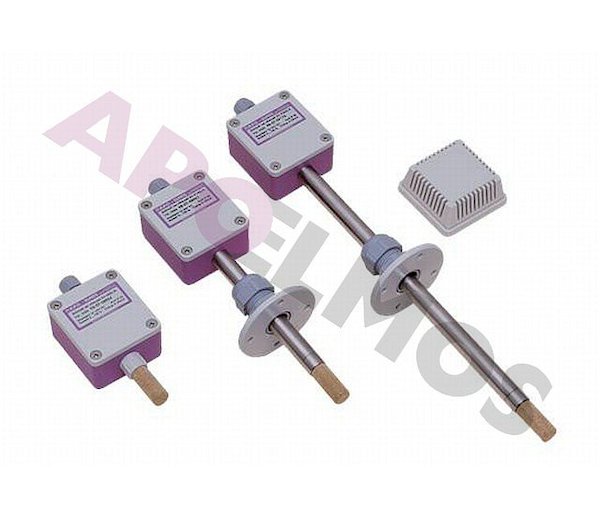

Snímače relativní vlhkosti řady SV jsou vyráběny v provedení nástěnném s označením SV-N.
Pro montáž do interiéru je určena ozdobná krytka snímače s krytím IP 30, do ostatních prostor doporučujeme použít snímač s krytím IP 55. Pro montáž do vzduchotechnických kanálů a podobné aplikace je určeno provedení kanálové s označením SV-K. Vlastní sorpční snímač vlhkosti je opatřen krytkou ze sintrovaného bronzu, která slouží jako filtr nečistot. Propustnost krytky je 55 micro m. Integrovaný převodník se svorkovnicí je umístěn v kovové hlavici. Kanálové provedení snímače má nosnou trubku z nerez oceli 17 248 opatřenu posuvnou montážní úchytkou.
Podle druhu instalace je možno volit délku nosné trubky 120 nebo 250 mm, případně jinou dle požadavku zákazníka.
