AP 11 - Panelmetr
- Cena:od 3 700 Kč
(bez DPH) -
Pro stanovení Vaší ceny nás kontaktujte.
Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.
- Dodací lhůta :2 týdny

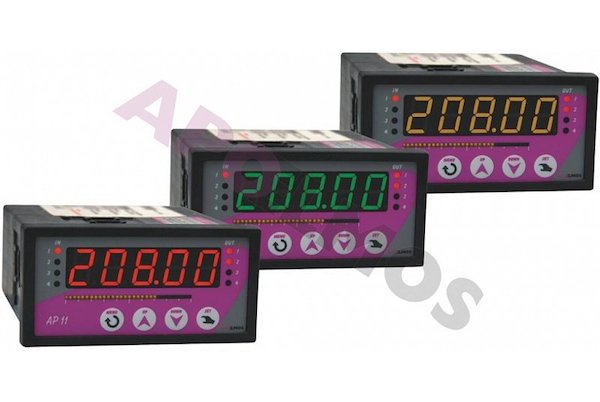

- Displej:5 místný LED červený, zelený, žlutý; nebo barevný s možností změny barvy vzhledem k žádané hodnotě (zelená - žlutá - červená), výška znaků 14 mm, bargraf - 30 LED kontrolek
- Komunikace:RS 232, RS 485
- Krytí:IP 54 (čelní panel)
- Napájení:80 až 253 VAC, 50 Hz
18 až 36 V AC/DC - Otvor do panelu:90,5x43,5 mm (s otvory průměr 3 mm v rozích)
- Ovládání:z čelního panelu - 4 tlačítka nebo PC
- Počet vstupů:1 až 4
- Počet/typ výstupů:maximálně 5
- Pomocné napájení:zdroj pro proudovou smyčku > 18 VDC, 22 mA
- Pracovní teplota:0 až 60 °C
- Provedení:panelové
- Přesnost:±0,1 %; ±0,25 % dle typu zvoleného vstupu
- Rozměry:96x48x119 mm
- Vstup:Pt100, Pt1000, Ni1000/6180 ppm, Ni1000/5000 ppm, J, K, E, T, R, S, B, 4(0) až 20 mA, 0 až 10 V
- Výstup:4x relé, 1x analog
- Zálohování dat:elektricky (EEPROM)
- Záruka :3 roky

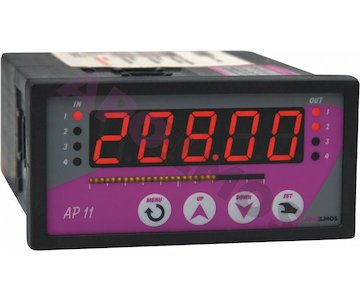

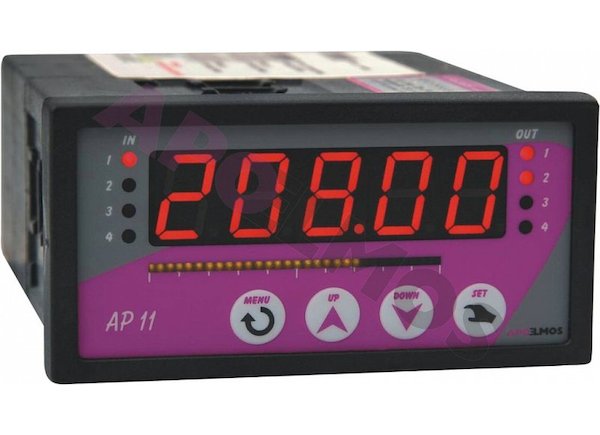

Panelmetr AP 11 je 5 místný programovatelný přístroj pro univerzální použití.
Nabídka vstupních signálů obsahuje odporové teploměry, termočlánky i procesní signály.
Je možno objednat také provedení s univerzálním vstupem nebo s několika vstupy. Přístroj je řízen digitálním signálovým procesorem s A/D převodníkem. Výstupem jsou 2 nebo 4 kontakty relé a analogový signál.
Ke komunikaci s přístrojem je možno využít linku RS232 nebo RS 485, případně obě možnosti.
Součástí dodávky je program pro nastavení a archivaci dat.
Katalogový list
Technická dokumentace
- TD-U-19-12 EN (AP11, 4xProud vydání 7).pdf
- TD-U-19-10 (2x pt_ni, vydání12).pdf
- TD-U-19-11 (AP11, 2x proud or napeti, vydání 11).pdf
- TD-U-19-12 (AP11, 4x proud or napětí, vydání 12).pdf
- TD-U-19-19 (protokol_MODBUS APxx, vydání 7).pdf
- TD-U-19-25 (EN čítač, vydání 3).pdf
- TD_U_19_25_čítač (vydání 8).pdf
- TD-U-19-26 (AP11-integrátor, vydání 6).pdf
- TD-U-19-08 (AP 11, 2x UNI, vydání 12).pdf
- TD-U-19-09 (AP 11, Pt nebo NI, vydání 12).pdf
- TD-U-19-10 (AP 11, 2x Pt nebo 2x NI, vydání 13).pdf
- TD-U-19-11 (AP 11, 2x proud nebo napětí, vydání 12).pdf
- TD-U-19-12 (AP 11, 4x proud nebo napětí, vydání 13).pdf
- TD-U-19-07 (AP 11, UNI, vydání 12).pdf
