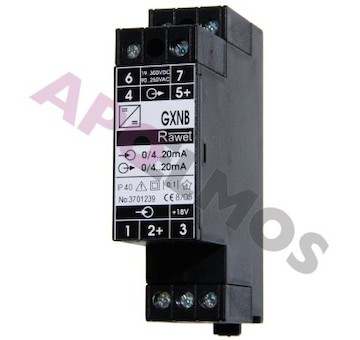

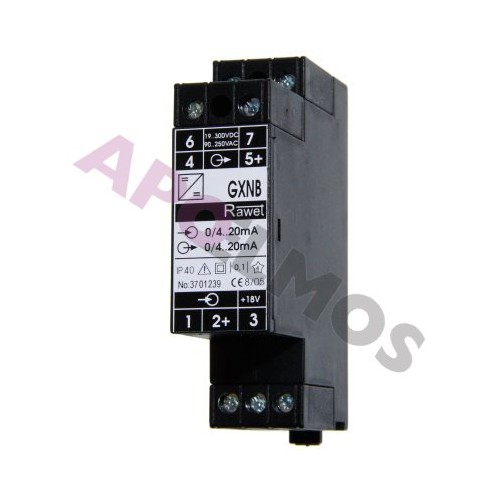

GXNB - Napájený zodolněný modul galvanického oddělení s aktivním výstupem

• Pomocné napájení:19-300 V DC 90-250 V AC
• Provedení:na DIN lištu, zdroj 18 V DC pro napájení dvouvodič. převodníku na vstupu;
  časová konstanta typ 1 ms ;
  zodolněné provedení v ochraně proti blesku - vstupy i výstupy doplněny o ochranu drátovými odpory a bleskojistkami
• Přesnost:0,1 %
• Vstupní signál:0-20 mA, 4-20 mA, 0-10 V
• Výstupní signál:0-20 mA, 4-20 mA, 0-10 V

Zodolněné provedení v ochraně proti blesku.Modul obsahuje navíc ochranu blekojistkami a
drátovými rezistory v přívodech. Vhodné do venkovního prostředí.
Modul slouží ke galvanickému oddělení s možností vzájemného převodu standardních
proudových nebo napěťových signálů 0-20mA, 4-20mA a 0-10V. Je schopen zpracovat také další
stejnosměrné signály v rozsahu napětí 1mV až 30V a v rozsahu proudů 10uA až 50mA. Z převodníku je
vyveden na vstupní straně nestabilizovaný zdroj napětí 18V/20mA. Typické je použití modulu jako
galvanicky odděleného zdroje pro napájení dvouvodičového převodníku napájeného po signálu 4-20mA.
Na výstupu z převodníku je aktivní signál galvanicky oddělený od vstupu i od pomocného napájecího
zdroje.
