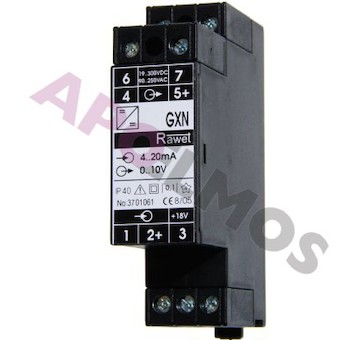

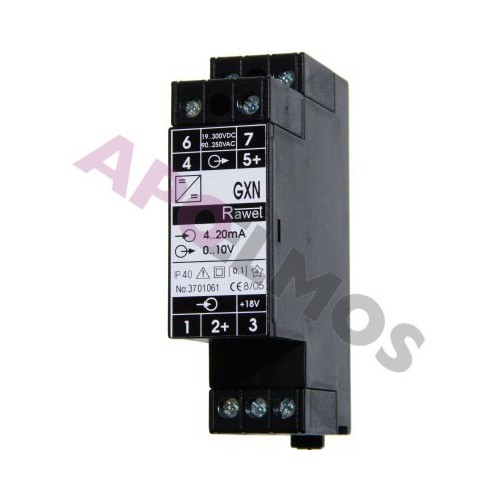

GXN - Napájený modul galvanického oddělení s aktivním výstupem

• Pomocné napájení:19-300 V DC 90-250 V AC
• Provedení:na DIN lištu, galvanické oddělení, zdroj 18 V DC pro pasívní snímač
  jednorozsahový převodník; přenos standardních signálů v obou polaritách; časová konstanta 1 ms až 300 ms; číslicový přenos A/D a D/A
• Přesnost:0,1 %
• Vstupní signál:0-20 mA, 4-20 mA, 0-10 V
• Výstupní signál:0-20 mA, 4-20 mA, 0-10 V

Modul slouží ke galvanickému oddělení s možností vzájemného převodu standardních proudových
nebo napěťových signálů 0..20mA, 4..20mA, 0..10V,0..±20mA a 0..±10V. Z převodníku je vyveden na vstupní
straně nestabilizovaný zdroj napětí 18V/20mA. Typické je použití modulu jako galvanicky odděleného zdroje
pro napájení dvouvodičového převodníku napájeného po signálu 4..20mA. Na výstupu z převodníku je aktivní
signál galvanicky oddělený od vstupu i od pomocného napájecího zdroje.
