AP 21 - Regulátor s 3barevným displejem

  • Cena:
    od 7 270
    (bez DPH)
  •

    Pro stanovení Vaší ceny nás kontaktujte.

Pro přidání produktu do košíku je nutné postupně projít jednotlivé kroky konfigurace. Pro kompletaci produktu nelze žádné kroky vynechat.

1Vstup Vyberte Vstup
Nevíte si rady, zavolejte nám!
+420 493 504 261

41 univerzální s galvanickým oddělením;
zpětná vazba, externí nastavení žádané hodnoty
0 Kč
Vybrat

2Kontaktní výstup Vyberte Kontaktní výstup
Nevíte si rady, zavolejte nám!
+420 493 504 261

1 2 x relé (přepínací kontakty 250 V AC, 2 A) 0 Kč
Vybrat
2 4 x relé (přepínací kontakty 250 V AC, 2 A) 345 Kč
Vybrat

3Analogový výstup Vyberte Analogový výstup
Nevíte si rady, zavolejte nám!
+420 493 504 261

0 neosazen 0 Kč
Vybrat
1 proudový/napěťový bez GO 530 Kč
Vybrat
2 proudový/napěťový s GO 880 Kč
Vybrat

4Komunikace Vyberte Komunikace
Nevíte si rady, zavolejte nám!
+420 493 504 261

0 neosazena 0 Kč
Vybrat
1 RS 232 (protokol MODBUS) 345 Kč
Vybrat
3 RS 485 s GO (protokol MODBUS) 800 Kč
Vybrat
6 RS 485 s GO + RS 232 (protokol MODBUS) 910 Kč
Vybrat

5Napájení Vyberte Napájení
Nevíte si rady, zavolejte nám!
+420 493 504 261

1 80 až 253 V AC 0 Kč
Vybrat
2 18 až 36 V AC/DC 0 Kč
Vybrat

6Displej Vyberte Displej
Nevíte si rady, zavolejte nám!
+420 493 504 261

4 barevný 0 Kč
Vybrat

7Software Vyberte Software
Nevíte si rady, zavolejte nám!
+420 493 504 261

001 standardní 0 Kč
Vybrat
002 programová regulace 1005 Kč
Vybrat
003 ekvitermní regulace 1005 Kč
Vybrat
xxx atypický software na zvláštní požadavek
cenu konzultujte po telefonu
0 Kč
Vybrat
  • Dodací lhůta :2 týdny
  • Displej:dvojitý 4místný LED horní displej s možností změny barvy vzhledem k žádané hodnotě
    (zelená - žlutá - červená); spodní displej zelený
  • Galvanické oddělení:ano
  • Komunikace:RS 232, RS 485, protokol MODBUS
  • Krytí:IP 54
  • Napájení:80 až 253 VAC, 50 Hz 18 až 36 V AC/DC
  • Otvor do panelu:90,5x43,5 mm (s otvory průměr 3 mm v rozích)
  • Ovládání:z čelního panelu - 4 tlačítka nebo PC
  • Počet/typ vstupů:2/Pt100, Pt1000, Ni1000, J, K, E, T, R, S, B, proudový nebo napěťový signál + zpětná vazba nebo externí nastavení žádané hodnoty/odporový vysílač, proudový nebo napěťový signál
  • Počet/typ výstupů:5/4x relé, 1x analog
  • Pracovní teplota:0 až 60 °C
  • Provedení:panelové
  • Přesnost:±0,1 %
  • Reálný čas:ne
  • Regulační algoritmy:PID, on/off programová regulace ekvitermní regulace
  • Rozměry:96x48x119 mm
  • Zálohování dat:EEPROM
  • Záruka :3 roky

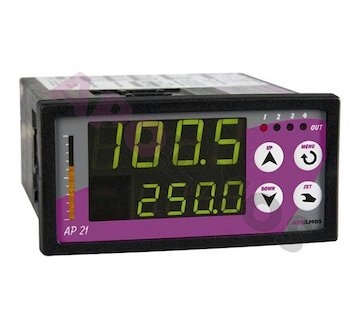

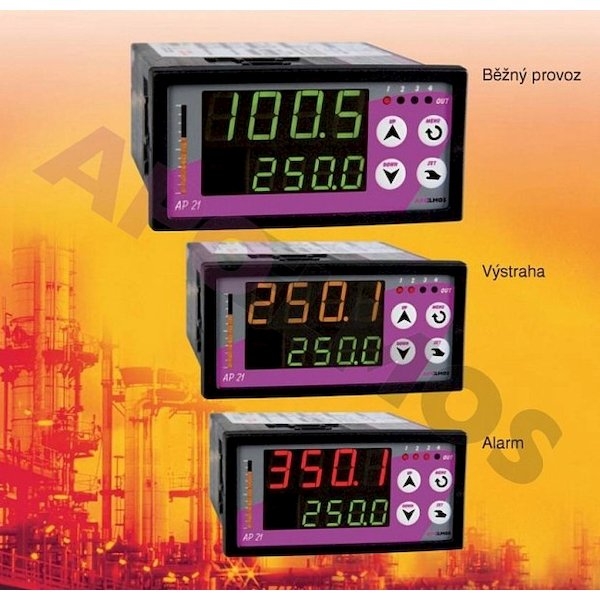

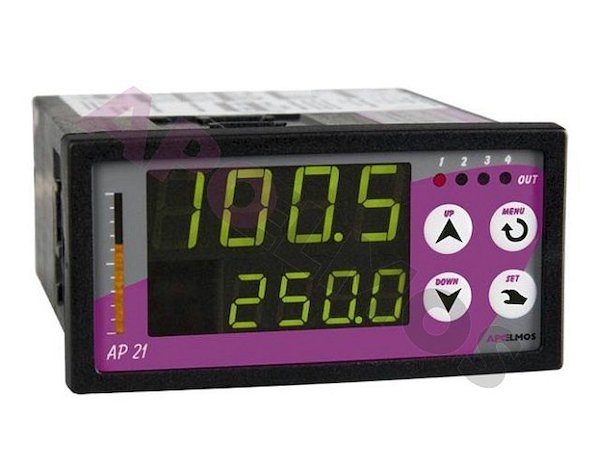

AP 21 je profesionální PID regulátor s 3-barevným displejem pro univerzální použití. Změna barvy horního displeje (zelená-žlutá-červená) dává okamžitý optický signál obsluze, nastavení je nezávislé na ostatních parametrech. Dalším pomocným vizuálním prvkem je vertikální bargraf.

Vstupní část přístroje je osazena šestnáctibitovým převodníkem s galvanickým oddělením. Regulátor má dva analogové vstupy. Vstup 1 je univerzální pro odporové snímače Pt100, Pt1000, Ni1000, termočlánky J, K, E, T, R, S, B; unifi kované signály 0/4-20 mA nebo 0-10 V. Vstup 2 lze využít jako zpětnou vazbu při řízení regulačních ventilů nebo jako dálkové (externí) nastavení žádané hodnoty.

Přístroj ovládá regulační algoritmy ON/OFF a PID. Navazující spotřebič může být ovládán výstupními relé (2 relé pro regulaci a 2 relé pro alarmy) nebo spojitým analogovým výstupem. Pro datovou komunikaci s regulátorem je možno využít komunikační linku RS232 nebo RS485 s protokolem MODBUS. Součástí dodávky přístroje je obslužný software PAP, který slouží k rychlé konfi guraci parametrů pomocí PC nebo k monitorování a archivaci naměřených dat.
